Krav til P0 meldinger

Ønsker kunden selvgraving?

Legg inn riktige P0 pakker:

Det er viktig å avklare med kunde hva som skal gjøres før forhåndsmelding sendes til Arva.

• Hvem skal grave og legge rør?
• Skal måler byttes?
• Ved eksisterende 1-fase luftstrekk, skal det legges kabel eller skal den tredje fasen kobles til på luftstrekket?

Legg inn produktpakkene som passer til hva som skal utføres:

• Måler velg mellom ny, bytte eller plombering av måler. Ved bytte og plombering legg det inn målernummeret på eksisterende måler. Det skal kun benyttes ''Ny måler'' dersom det er et nyanlegg.
• Lengde på kabel (velg mellom 10m, 20m, 40m, 60m eller 100m)
• Rør 75mm dersom installatør legger rørene. (Lengde på rør samme som kabel til fordelingsskap og lengde på rør til stolpe 10m mindre enn kabel)
• Koordinering og dokumentasjonstillegg legges inn for alle jobber med ny kabel.
• Tilkobling tilknytningsskap (TKS) skal legges inn på alle jobber som har med nytt TKS eller dersom ny kabel skal legges.
• Tilkobling av kabelskap eller stolpe, legg ved bilde av fordelingsskap/stolpe i forhåndsmelding. OBS! kun installatører som har prekvalifiseringsnivå 2 kan tilkoble kabel i stolpe hvor det er EX strekk. Ingen installatørfirma får ta kabel i stolpe med blankstrekk.
• Montasje sikringslist legges inn hvor det er eksisterende fordelingsskap og ikke flere ledige sikringslister, men ledig plass. Bilde av fordelingsskap må legges ved i forhåndsmeldingen.

Arva godtar i utgangspunktet ikke rør/kabler som er lagt uten at disse kan dokumenteres med bilder og tolkerapport.

Les mer om produktpakkene og dokumentasjonskrav her.

Beskriv hva som skal utføres på Arvas nett:

Dersom kunde skal grave grøft og legge rør selv er det viktig å skrive dette i tilleggsopplysninger før innsending av forhåndsmelding. (Det er viktig at kunder blir informert og får overlevert kravene på grøft før kunde starter jobben med graving. Kravene ligger også under nettbibliotek -> P0 - installatør)

Det er viktig med et ordentlig kart over hvor det skal graves, skal legges ved meldingen.

All info angående hva som skal utføres på Arva sitt nett er viktig å skrive i feltet for tilleggsopplysninger.

Eksempel til beskrivelse i tilleggsopplysninger:

• eks1: Kunde har i dag luftstrekk, det skal etableres kabel istede for luftstrekk. Kunde graver ned rør selv. Nytt 399-skap etableres og bytte av måler. Installatør kobler ikke i stolpe.
• eks2: Kunde har i dag luftstrekk, det skal etableres kabel istede for luftstrekk. Kunde graver grøft og installatør legger rør. Nytt 399-skap etableres, måler flyttes ut og plomberes. Installatør kobler i stolpe.

Lag et kart over kabelgrøften, legges i vedlegg.

Husk riktig merking på stikkledning.

Registrering av måler:

Det skal legges inn noen bilde av måleren og tilknytningsskapet (TKS) i målerordren (AO P0) på wo.elsmart.com:

• Tilkoblingen av måler
• Måleren med deksel og plombering
• Hele TKS forfra
• TKS med antenne til måler

Det er kun når ferdigmelding er sendt at kunde kan bestille ønsket strøm abonement.

Les mer om å hente/få tilsendt måler.

Bildedokumentasjon av grøft, rør/kabel, TKS, fordelingsskap og stolpe:

Bildene skal legges inn i elsmart før ferdigmelding. Bildene legges som vedlegg. Benytt Elsnap for å innhente bilder. Les mer om Elsnap på Elsmart tisp og triks.

Grøft, rør/kabel bilder:

• Dybdemål av rør i grøft
• Dybdemål av kabelbånd
• Oversiktsbilde av hele kabelgrøft

TKS bilder:

• Koblingen i TKS
• Koblingen av måler
• Oversiktsbilde av hvor TKS er plassert
• Kabelmerking i TKS
• Størrelse på KV/OV

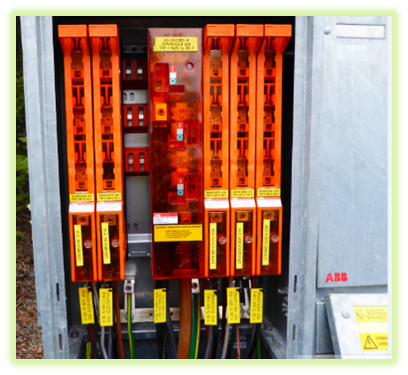

Fordelingsskap bilder:

• Kabeltilkoblingen
• Sikringsstørrelse
• Kabelmerking
• Merking av sikringslist
• Hele fordelingsskap forfra med skapnummer
• Hele fordelingsskap forfra med sikringslister

Stolpe bilder:

• Merking av sikringsstørrelse på Enstobryter
• Kabelmerking
• Kursnr på luftlinje (er det ikke beskrevet hvilken kurs det er på
• linjen, ta kontakt med saksbehandler i Arva)
• Oversiktsbilde av hele stolpe med avstandsfester og kabelbeskyttelse


Les mer om hvordan man enkelt kan benytte ElSnap for å hente inn grøftebilder fra kunde her.

Det er viktig å merke stikkledningen riktig ute i anlegget slik at det skal være lett å finne riktig kabel i ettertid.

Arva har noen nye krav til hvordan man skal merke stikkledninger, kabelskap og EX. Noen av lavspentstolpene har allerede fått opp et nummer på stolpene (eks: LM12345), etter hvert som lavspentstolper byttes vil det komme nummer på stolpene, dette nummeret skal stikkledningen også merkes med hos kunde.

Det lages enten en tegning i vedlegg eller en merknad på Elsmart nettmelding hvor det står forklart hva stikkledningen, sikringer og EX skal merkes med.

Ta kontakt med saksbehandler på nettmeldingen til Arva ved usikkerheter.

For eiendomene som ikke har adresse skal kabelen merkes med gårds- og bruknummer.

Merking av stikkledninger fra fordelingsskap:

Stikkledningen til kunde skal merkes i begge ender.

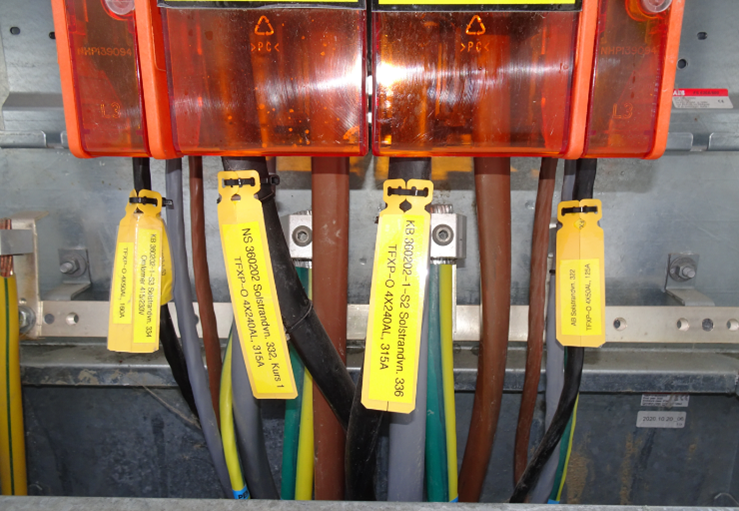

Hvor det er fordelingsskap skal kabelen og sikringslisten merkes med:

• Linje 1 på merketapen: AB adresse
• Linje 2 på merketapen: Kabeltype, antall ledere, tverrsnitt, sikringsstørrelse i fordelingsskap.

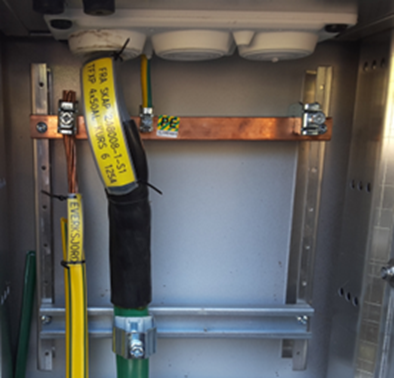

I tilknytningsskapet skal kabelen merkes med:

• Linje 1 på merketapen: KB, kabelskapnummer, adresse
• Linje 2 på merkelappen: Kabeltype, antall ledere, tverrsnitt,  sikringsstørrelse i fordelingsskap.

Eks merking av kabel i kabelskap:

AB Ishavet 54

TFXP 4x50 Al, 125A

Eks Tilknytningsskap (TKS):

KB 12345, Industriveien 56

TFXP 4x50 Al, 125A

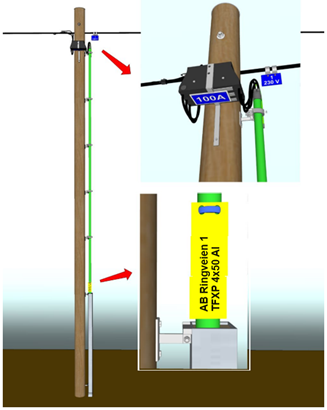

Merking av stikkledninger fra stolpe:

Stikkledningen til kunde skal merkes i begge ender.

Hvor det er stolpe skal kabelen merkes med:

• Linje 1 på merketapen: AB adresse
• Linje 2 på merketapen: Kabeltype, antall ledere, tverrsnitt, sikringsstørrelse i stolpe.

I tilknytningsskapet skal kabelen merkes med:

• Linje 1 på merketapen: MS (stolpenummer om det er på stolpen), adresse
• Linje 2 på merkelappen: Kabeltype, antall ledere, tverrsnitt, sikringsstørrelse i stolpe.

Eks merking av kabel i stolpe:

AB Ishavet 54

TFXP 4x50 Al, 125A

Eks Tilknytningsskap (TKS):

MS LM12345, Industriveien 56

TFXP 4x50 Al, 125A

Merking av EX og stolpesikringsbryter:

For installatører som skal koble stikkledningen på EX linjen skal det merkes slik:

• EX merkes med blått skilt med kursnr. ved 230V.
• Stolpesikringsbryteren merkes med blått skilt med sikringsstørrelse ved 230V.

Det lages enten en tegning i vedlegg eller en merknad på Elsmart nettmelding hvor det står forklart hva stikkledningen skal merkes med og hvilke kursnr. det skal være på EX.

• Kartskisse som viser nøyaktig plassering av anlegget
• Ønsket tilknytningspunkt i vårt nett (kabelskap/stolpe etc)

• Eksisterende målernummer, viktig å legge inn hele målernummeret
• Eventuell kartskisse over ny plassering av tilknytningspunkt

Dersom OV til eksisterende måleranlegg skal endres, må dette sendes inn som en egen melding ''Endring av OV''.

For boliger som har flere matrikkeladresser, må dette legges inn i nettmelding under etg/leilighet.

Det skal legges ved enlinjeskjema over hvordan installasjonen skal bli når anlegget er ferdig.

Ett måleranlegg

Denne meldingstypen gjelder når du har minimum ett anlegg i installasjonen, og du ønsker ett nytt abonement bak samme OV hovedfordeling.

• Husk å legge inn målernummer til eksisterende installasjon i hovedmeldingen
• Dersom OV hovedfordeling ikke er etablert må dette gjøres

Denne meldingstypen gjelder typisk for en bolig som etablerer en utleienhet.

Flere måleranlegg

Denne meldingstypen gjelder når du har minimum ett anlegg i installasjonen, og du ønsker flere nye abonementer bak samme OV hovedfordeling.

• Husk å legge inn målernummer til eksisterende installasjon i hovedmeldingen
• Dersom OV hovedfordeling ikke etablert må dette gjøres
  Kun nye anlegg skal legges inn i anleggsoversikten

Denne meldingstypen gjelder typisk for blokk, hotell ed næring, butikklokaler, osv.

Les mer i artikkelen Nytt anlegg i eksisterende installasjon

Nytt midlertidig måleranlegg

• Benyttes når det er konserter, tilvoli, bryllup
• Samme krav som ''ny installasjon''
• Midlertidig anlegg skal alltid ferdigmeldes når anlegget spenningssettes
• Frakobling skal sendes inn via skjema på våre nettside her. (Gjelder bare de som ikke en registrert byggestrømskap)

Registrere byggestrømskap

• Dette er når man ønsker en måler permanent montert i eget byggestrømskap
• Det må altid taes kontakt med nettselskapet før dette vurderes å meldes

Tilkoble byggestrømskap

• For de som har registrert skap/kasse med ferdigmontert måler
• Det er kun de som eier byggestrømskapet som melder dette til Arva

Nettselskapet eier eller leier ikke ut byggestrømskap.
